一，主要聚乙烯化合物
*低密度聚乙烯：

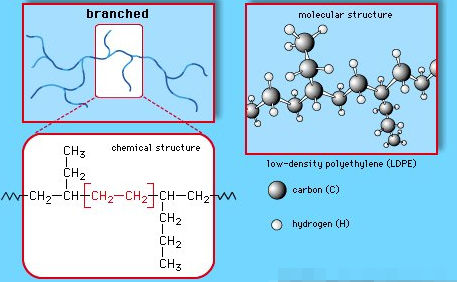

低密度聚乙烯LDPE由气态乙烯在极高的压力下（最高约350兆帕斯卡，即50,000磅/平方英寸）和高温下（最高约350°C [660°F]）制备。 这些过程产生具有长支链和短支链的聚合物结构。 因为支链阻止聚乙烯分子以坚硬，坚硬的晶体排列紧密堆积在一起，所以LDPE是一种非常柔软的材料。 其熔点约为110°C（230°F）。 主要用途是用于包装薄膜，垃圾袋和食品杂货袋，农用覆盖物，电线和电缆绝缘层，挤压瓶，玩具和家庭用品。 LDPE的塑料回收代码为＃4。

*线性低密度聚乙烯
LLDPE在结构上与LDPE类似。 它是使用Ziegler-Natta或茂金属催化剂将乙烯与1-丁烯和少量的1-己烯和1-辛烯共聚制得的。 所得结构具有线性骨架，但具有短而均匀的分支，就像LDPE的较长分支一样，可防止聚合物链紧密堆积在一起。 总体而言，LLDPE具有与LDPE相似的特性，并且竞争相同的市场。 LLDPE的主要优点是聚合条件耗能少，并且可以通过改变其化学成分的类型和数量来改变聚合物的性能。 LLDPE的塑料回收代码为＃4。

*高密度聚乙烯

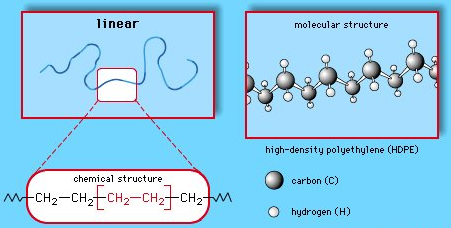

HDPE使用Ziegler-Natta和茂金属催化剂或活性氧化铬（称为Phillips催化剂）在低温和低压下生产。 其结构中缺少支链，使聚合物链紧密堆积在一起，从而形成了具有高强度和中等刚度的致密，高度结晶的材料。 它的熔点比LDPE高20摄氏度（36华氏度），因此可以承受反复暴露于120摄氏度（250华氏度）的影响，可以对其进行灭菌。 产品包括用于牛奶和家用清洁剂的吹塑瓶； 吹塑食品袋，建筑膜和农用覆盖物； 以及注模桶，盖，器具外壳和玩具。 HDPE的塑料回收代码为＃2。

???????

*超高分子量聚乙烯
线性聚乙烯可以超高分子量形式生产，分子量为3,000,000至6,000,000原子单位，而HDPE为500,000原子单位。 这些聚合物可以纺成纤维，然后拉伸或拉伸成高度结晶态，从而获得高刚度和抗拉强度，是钢的许多倍。 用这些纤维制成的纱线被编织成防弹背心。

二．乙烯共聚物
乙烯可以与许多其他化合物共聚。 例如，乙烯-乙酸乙烯酯共聚物（EVA）是通过使用自由基催化剂在压力下使乙烯和乙酸乙烯酯共聚而制备的。 制造了许多不同等级的产品，其中乙酸乙烯酯的含量为5至50重量％。 与聚乙烯相比，EVA共聚物对气体和湿气的渗透性更高，但它们的结晶度更低，透明度更高，并且具有更好的耐油脂性。 主要用途是用于包装薄膜，粘合剂，玩具，管材，垫片，金属丝涂料，鼓衬和地毯背衬。
乙烯-丙烯酸和乙烯-甲基丙烯酸共聚物通过使用自由基催化剂的悬浮或乳液聚合来制备。 构成共聚物的5至20％的丙烯酸和甲基丙烯酸重复单元具有以下结构：

这些单元中的酸性羧基（CO2H）用碱中和，形成沿聚乙烯链分布的高极性离子基团。 这些组通过电荷聚集在一起，聚集在“微区”中，使塑料变硬和变硬，而不会破坏其成型为永久形状的能力。 （这类离子聚合物称为离聚物。）乙烯-丙烯酸和乙烯-甲基丙烯酸离聚物是透明的，半结晶的并且不透湿气。 它们被用于汽车零件，包装膜，鞋类，表面涂料和地毯衬里。 一种著名的乙烯-甲基丙烯酸共聚物是Surlyn，它制成坚硬，坚韧，耐磨的高尔夫球覆盖层。 其他重要的乙烯共聚物是乙烯-丙烯共聚物。
